Der Einbau


Zunächst sei angemerkt, daß die Zündung mit 12Volt arbeitet und der Minuspol (Masse) an Karrosserie oder Rahmen liegen muß. Der Widerstand der Zündspule sollte 2,5 Ω bis 3,2 Ω betragen.
Diese Voraussetzungen erfüllen nahezu alle gängigen Modelle.
Viele Fahrzeuge wurden bereits von den ursprünglichen 6 Volt auf 12 Volt umgebaut. Dennoch: Im Zweifel immer nachsehen!

Vor Beginn der Arbeit sollte unbedingt die Batterie abgeklemmt werden!
Das Zündmudul kann an beliebiger, aber kühler Stelle befestigt werden.

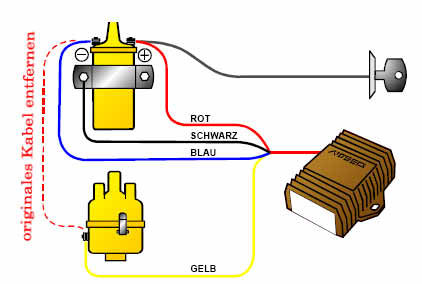

Einbau in Fahrzeug mit Verteiler

Einbau bei Fahrzeugen ohne Verteiler

Wir senden Ihnen bei Interesse eine
detaillierte Einbauanleitung zu.

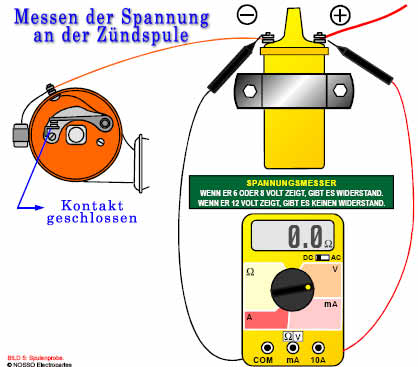

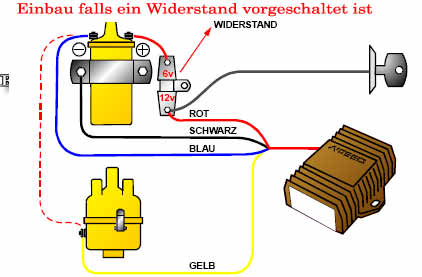

ACHTUNG! Die Zündspule hat in seltenen Fällen einem vorgeschalteten oder im Kabel  integrierten Widerstand und arbeitet mit 6 oder 8 Volt (trotz 12V des Fahrzeugs) Der Widerstand kann sich außerhalb der Zündspule oder im Kabel, das vom Anlasser kommt (Widerstandskabel) befinden. Um zu überprüfen, ob dies der Fall ist gehen Sie folgendermaßen vor: - Den Unterbrecherkontakt schließen. - Die Zündung einschalten (nicht anlassen) - Die Spannung zwischen der positiven und negativen Klemme der Zündspule messen. Sollten Sie hier weniger als 12Volt messen, ist das rote Kabel an einer anderen Stell anzuschließen, die 12V führt.
